Laporan Akhir 2



Percobaan 2

  [menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Gambar Rangakaian simulasi

3. Flowchart

4. Listing Program

5. Video Simulasi

6. Analisa

7. Link Download

1. Komponen [kembali]

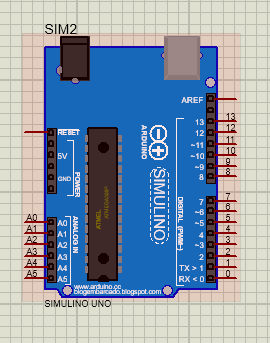

    a. Arduino



    b. 7 segment

2. Gambar Rangkaian [kembali]

Gambar 1. Rangkaian percobaan 2

3. Flowchart [kembali]

Gambar 2. Flowchart

4. Listing Program [kembali]

byte pin[]={2,3,4,5,6,7,8,9};

void setup() {

  for(int i=0; i<9; i++)

  {

    pinMode(pin[i],OUTPUT);

  }

}

void loop() {

  digitalWrite(2,HIGH);

  digitalWrite(3,LOW);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,LOW);

  digitalWrite(7,HIGH);

  digitalWrite(8,HIGH);

  digitalWrite(9,HIGH);

}

5. Video Simulasi [kembali]

6. Analisa [kembali]

a.     Pada listing program, bagaimana cara membentuk angka 9 di 7-segment?

        Jawab:

                     Dengan mengubah listing program menjdi:



void loop() { digitalWrite(2,HIGH); digitalWrite(3,HIGH); digitalWrite(4,HIGH); digitalWrite(5,LOW); digitalWrite(6,HIGH); digitalWrite(7,HIGH); digitalWrite(8,HIGH); digitalWrite(9,HIGH);



}



yang gunanya untuk mengaktifkan kaki led D F dan G untuk membentuk angka 9.

b.      Ubahlah 7-segment pada percobaan 2 menjadi 7-segment common anoda dan berikan semua logika high apa yang terjadi?

                 Jawab:

Yang terjadi yaitu rangkaian tidak akan hidup atau seven segment tidak memunculkan apapun karena pada 7-segment common anoda logika high meruapakn perintah untuk tidak hidup atau mati.

7. Link Download [kembali]

Rangkaian Simulasi - download

Video Simulasi - download

HTML - download
